石英砂耐高溫檢測
發(fā)布時間：2020-03-01 瀏覽
370次 文章來源本站

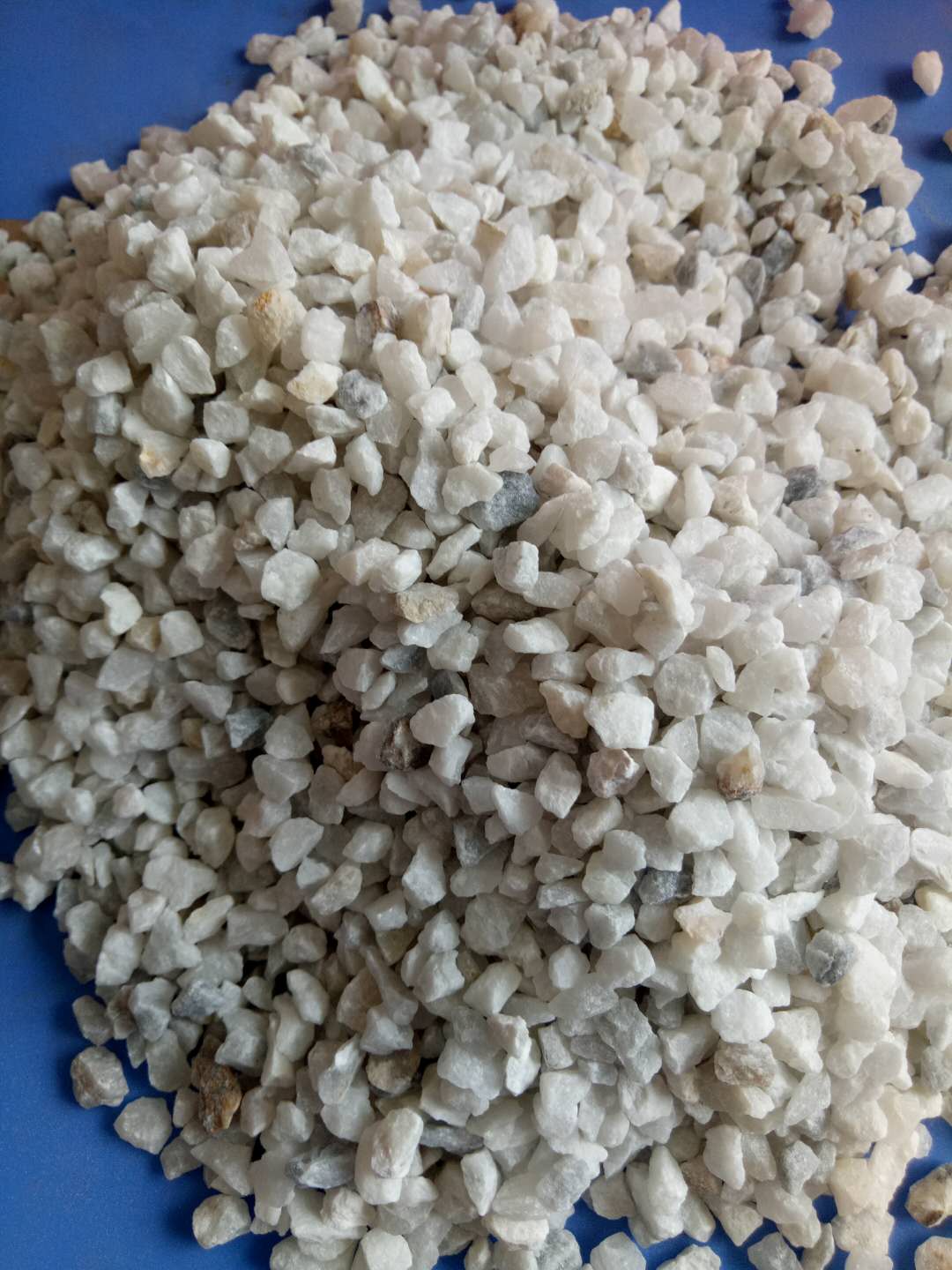

石英砂耐火度是應用此類性能客戶所關(guān)注的，以往石英砂耐高溫檢測主要是通過客戶實際應用得出，目前靈壽縣百信石英砂加工廠采用*新的檢測技術(shù)，石英砂耐火度可由其燒結(jié)點來表示，也就是試料開始溶化燒結(jié)時的溫度來表示。燒結(jié)點系表示原砂顆粒表面或砂粒間的混雜物開始溶化的溫度。
燒結(jié)點的試驗可以在各種高溫的管式電爐中進行，爐子溫度應能達到1350度。
試驗前先將電爐升溫到預定的溫度，然后將烘干的試料盛于經(jīng)過煅燒的瓷舟中（試料約占瓷舟體積的2/1）。開始試驗的溫度可以從1000度開始，也可以根據(jù)經(jīng)驗定出。
試驗時將裝有試料的瓷舟慢慢地推進爐中，在所規(guī)定的溫度下保溫5分鐘，然后將瓷舟緩慢的從爐中拉出。待試料冷卻后，用小針刺劃試料的表面，并同時用放大鏡進行觀察，如砂粒彼此已不能分開，表面光亮，顆粒間已經(jīng)黏結(jié)時，則此次試驗的溫度即為該試料的燒結(jié)點。如果試料尚未燒結(jié)，應該另換一個新的試料，并根據(jù)燒結(jié)情況，將溫度提高50度逐次進行試驗，直至試料燒結(jié)時為止。
燒結(jié)點高于1350度的試料，應在溫度高于1350度的高溫爐中進行試驗。試驗時，將試料盛于耐高溫的瓷舟或平板上，參照上述規(guī)定進行試驗。
